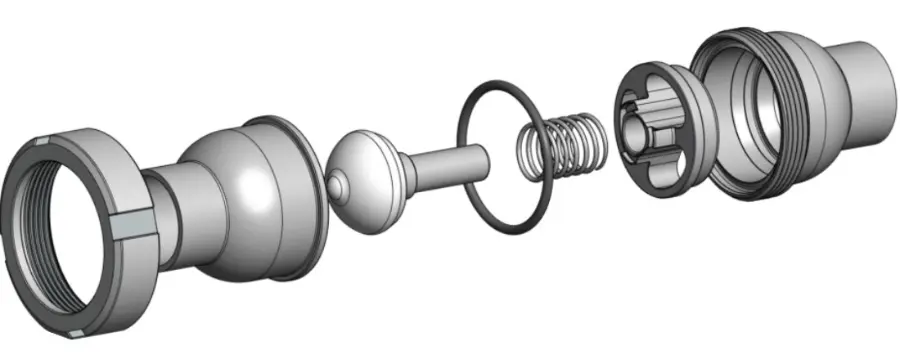

geschraubt oder geflanschtKugelrückschlagventil
Kugelrückschlagventil mit Schweissende nach DIN11866 oder Clamp-Anschluss nach DIN32676.
Rückschlagventile
Rückschlagventile für sterile Gas- und Flüssigkeitsleitungen: Sie lassen das Medium in eine Richtung durch und verhindern den Rückfluss. Lieferbar in mehreren Bauarten, Anschlussarten, Werkstoffen, Dichtungen und Öffnungsdrücken.
0,2bar Öffnungsdruck als Standard
0,036…3,0bar Öffnungsdruck auf Anfrage
25bar Druckstufe bis DIN40
Ra < 0,6µm, produktberührt elektropoliert
Überblick
Eine Richtung. Kein Rückfluss.
- Für Gase und Flüssigkeiten
- Mehrere Bauarten lieferbar
- Schweissende oder Clamp-Anschluss
- Öffnungsdruck 0,2 bar als Standard, andere auf Anfrage
- Produktberührte Oberflächen elektropoliert
- Dichtungen FDA-konform, USP-Klasse VI, TSE-frei
- Produktberührte Teile zur Rückverfolgung gekennzeichnet
- CIP- und SIP-fähig
- Ersatzteilsätze für jede Bauart
Bauarten
Kugel, Teller, Magnet. Und weitere Bauformen.
Neben den drei gezeigten Bauarten sind lieferbar: Exzenter-Kugelrückschlagventil, Membranrückschlagventil mit EPDM-Membran, magnetisch schliessendes Tellerrückschlagventil in L-Bauform sowie das Kompakt-Tellerrückschlagventil für den Einbau in eine Flanschverbindung nach

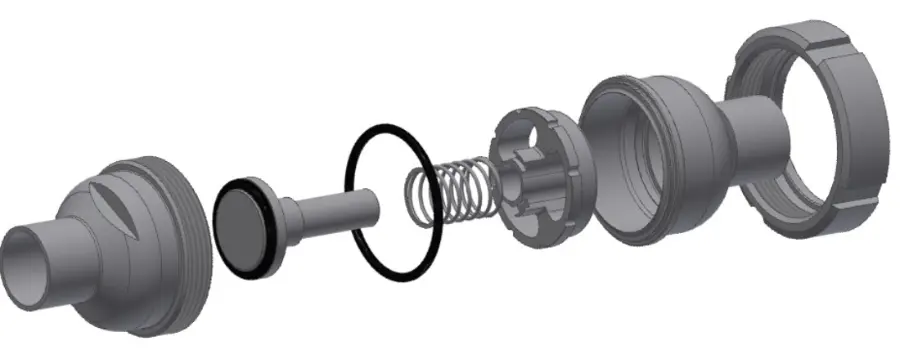

geschraubt oder geflanschtTellerrückschlagventil
Tellerrückschlagventil in geschraubter und geflanschter Ausführung, mit Ersatzteilsatz.

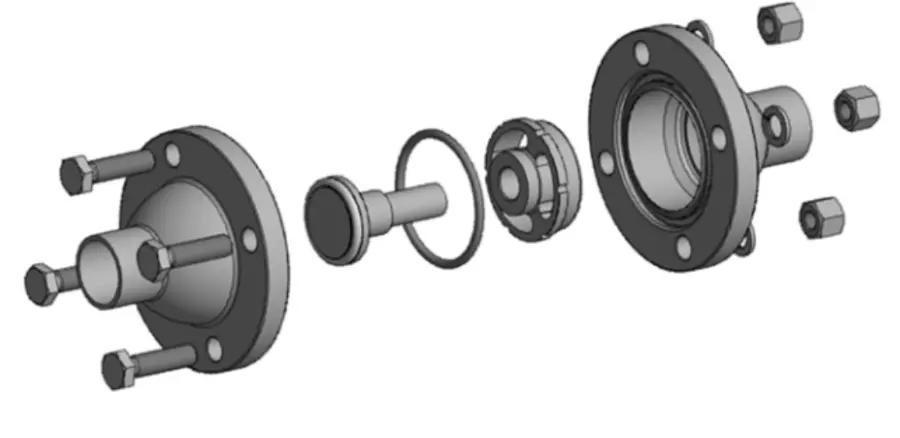

TellerrückschlagventilMagnetisch schliessend
Magnetisch schliessendes Tellerrückschlagventil, geflanscht. Der Magnet zieht den Teller mit definierter Kraft in den Sitz und verhindert so den Rückfluss. Geöffnet wird schon ab 0,036 bar — auch in Leitungen mit wenig Vordruck.
Druckstufen
Je grösser die Nennweite, desto tiefer die Druckstufe.
Druckstufen je Rohrnorm und Nennweite.
| Nennweite | Druckstufe bisbar |
|---|---|
| DIN04–DIN40 | 25 |
| DIN50–DIN100 | 16 |
| DIN125–DIN150 | 8 |
| ISO06–ISO25 | 25 |
| ISO32–ISO80 | 16 |
| ISO100 | 10 |
| ISO125–ISO150 | 8 |
| OD ¼"–OD 1½" | 25 |
| OD 2"–OD 4" | 16 |
Technische Daten
Werkstoffe, Oberflächen, Öffnungsdrücke.
- Nennweiten
- DIN04–DIN150, ISO06–ISO150, OD ¼"–OD 6"
- Anschlüsse
- Schweissende DIN11866, Clamp DIN32676,
bio-plus® Verschraubung,bio-plus® Flansch; Sonderanschlüsse auf Anfrage - Produktberührt
- 1.4435 BN2 (316L)
- Nicht produktberührt
- 1.4305 oder gleichwertig
- Sonderwerkstoffe
- 2.4602, Titan, 1.4539 und weitere auf Anfrage
- Schliesselement
- Schliesskugel oder Schliesskegel aus PTFE, je nach Bauart
- Feder
- 1.4401
- Membran
- EPDM
- Oberfläche
- Produktberührt elektropoliert Ra < 0,6 µm
- Öffnungsdruck
- 0,2 bar als Standard; 0,036 bis 3,0 bar auf Anfrage; magnetisch schliessende Ausführung 0,036 bar
- Dichtungen
- EPDM −40 bis +150 °C, FEP/Silikon −60 bis +200 °C, PTFE −195 bis +260 °C, FKM je nach Ausführung; weitere auf Anfrage
- Medien
- Gase und Flüssigkeiten
- Rückverfolgbarkeit
- Produktberührte Teile mit Artikelnummer, Werkstoff und Chargennummer gekennzeichnet
- Zeugnisse
- EN10204 3.1
- Konformität
- FDA-konform, USP-Klasse VI, TSE-frei
Ersatzteile
Ein Satz je Bauart. Alles, was verschleisst.
Für jede Bauart gibt es einen eigenen Ersatzteilsatz. Er enthält die Teile, die bei der Wartung getauscht werden.
Ersatzteilsätze
- Kugelrückschlagventil
- Tellerrückschlagventil
- Magnetisch schliessendes Tellerrückschlagventil
- Magnetisch schliessend, L-Bauform
- Exzenter-Kugelrückschlagventil
- Membranrückschlagventil
- Kompakt-Tellerrückschlagventil
Inhalt eines Satzes
- Schliesskugel oder Schliessteller
- Feder
- Stützflansch
- O-Ring
- Innenteil mit Dichtung, je nach Bauart
Kontakt
Anfrage
Die Auswahl richtet sich nach Medium, Strömung und Prozess. Nennen Sie uns Bauart, Anschluss, Rohrnorm, Nennweite, Werkstoff, Dichtung und den gewünschten Öffnungsdruck — wir schlagen die passende Ausführung vor.
