BehälterstutzenKonisch öffnend
Der Stutzen weitet sich kegelförmig zum Behälter hin. Wandstärke 4 bis 6 mm, Standardlängen 50 bis 75 mm. Anschluss nach
Behälterstutzen
Behälterstutzen für sterile Anschlüsse am Behälter, konisch öffnend oder mit erhöhter Wandstärke. Anschluss nach
2Formen: konisch öffnend, erhöhte Wandstärke
5Anschlussarten nach bio-plus®, DIN, DIN32676
DN04…200Nennweite, bis DN200 nach DIN32676
Ra < 0,6µm, produktberührt elektropoliert
Überblick
Der Anschluss am Behälter. In zwei Formen.
- Konisch öffnend oder mit erhöhter Wandstärke
- Anschluss
bio-plus® oderDIN11864-3 , Nut- oder Bundklemmstutzen - Anschluss nach DIN32676
- Länge nach Bestellung
- Gerade, mit Winkel oder mit Radius
- Für Gase und Flüssigkeiten
- Produktberührt 1.4435 BN2 (316L), Sonderwerkstoffe auf Bestellung
- Produktberührte Oberflächen elektropoliert, Ra < 0,6 µm oder Ra < 0,4 µm
- Produktberührte Teile zur Rückverfolgung gekennzeichnet
Ausführungen
Konisch oder zylindrisch. Gleiche Anschlüsse.
Beide Formen gibt es mit denselben fünf Anschlussarten:

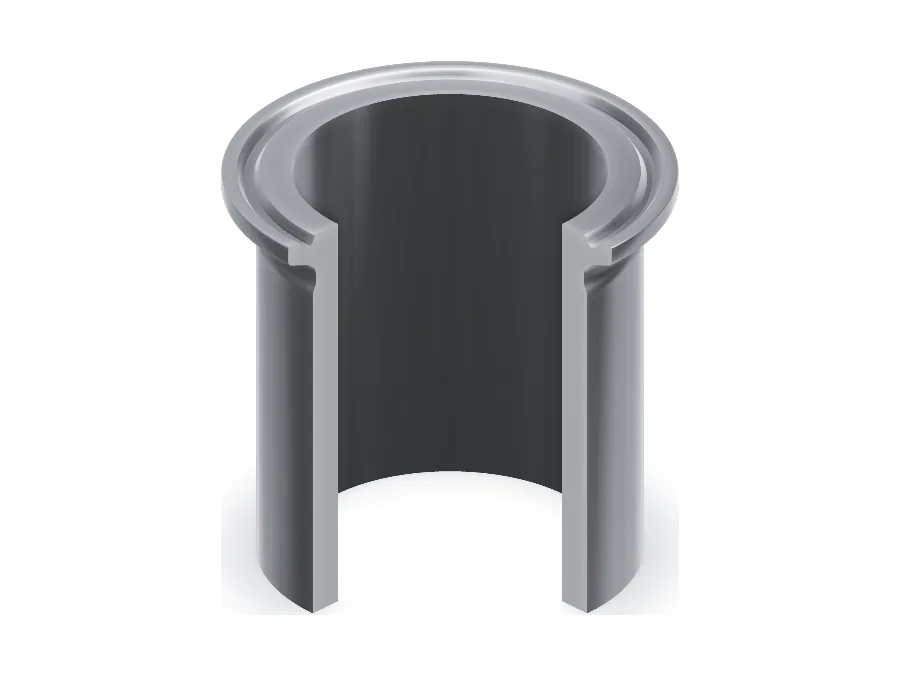

BehälterstutzenErhöhte Wandstärke
Zylindrischer Stutzen mit dickerer Wand als das Rohr, bei gleichem Innendurchmesser. Wandstärke 4 bis 6 mm, Standardlängen 40 bis 75 mm. Anschluss nach
Erhöhte Wandstärke
Mehr Wand. Gleicher Durchgang.
Masse des Stutzens mit erhöhter Wandstärke nach DIN32676, DIN-Reihe. Der Innendurchmesser entspricht dem Rohr nach DIN11866 Reihe A. Weitere Reihen im Datenblatt.
| Nennweite | Aussendurchmessermm | Innendurchmessermm | Wandstärkemm | Längemm |
|---|---|---|---|---|
| DIN04 | 12 | 4 | 4 | 40 |
| DIN06 | 14 | 6 | 4 | 40 |
| DIN08 | 16 | 8 | 4 | 40 |
| DIN10 | 18 | 10 | 4 | 40 |
| DIN15 | 24 | 16 | 4 | 50 |
| DIN20 | 28 | 20 | 4 | 50 |
| DIN25 | 34 | 26 | 4 | 50 |
| DIN32 | 40 | 32 | 4 | 50 |
| DIN40 | 47 | 38 | 4,5 | 50 |
| DIN50 | 60 | 50 | 5 | 60 |
| DIN65 | 76 | 66 | 5 | 60 |
| DIN80 | 91 | 81 | 5 | 60 |
| DIN100 | 112 | 100 | 6 | 75 |
| DIN125 | 137 | 125 | 6 | 75 |
| DIN150 | 162 | 150 | 6 | 75 |
| DIN200 | 212 | 200 | 6 | 75 |
Konisch öffnend
Weit am Behälter. Schlank am Anschluss.
Masse des konisch öffnenden Stutzens nach DIN32676, ISO-Reihe. Der Aussendurchmesser gilt am Behälter. Weitere Reihen im Datenblatt.
| Nennweite | Aussendurchmessermm | Innendurchmessermm | Wandstärkemm | Längemm |
|---|---|---|---|---|
| ISO10 | 59 | 14 | 4 | 50 |
| ISO15 | 63 | 18,1 | 4 | 50 |
| ISO20 | 69 | 23,7 | 4 | 50 |
| ISO25 | 75 | 29,7 | 4 | 50 |
| ISO32 | 83 | 38,4 | 4 | 50 |
| ISO40 | 101 | 44,3 | 4 | 60 |
| ISO50 | 113 | 56,3 | 4 | 60 |
| ISO65 | 129 | 72,1 | 4 | 60 |
| ISO80 | 141 | 84,3 | 6 | 60 |
| ISO100 | 183 | 109,7 | 6 | 75 |
| ISO125 | 202 | 134,5 | 6 | 75 |
| ISO150 | 231 | 163,1 | 6 | 75 |
| ISO200 | 281 | 213,9 | 6 | 75 |
Technische Daten
Werkstoffe, Oberflächen, Baugrössen.
- Baugrössen
bio-plus® - DIN04–DIN100, ISO06–ISO100, OD ¼"–OD 4"
- Baugrössen
DIN11864-3 - DIN10–DIN100, ISO08–ISO80, OD ½"–OD 4"
- Baugrössen DIN32676
- DIN04–DIN200, ISO06–ISO200, OD ¼"–OD 6"
- Rohranschlussmasse
- DIN11866 Reihe A (DIN), Reihe B (ISO), Reihe C (OD)
- Form
- Länge nach Bestellung; gerade, mit Winkel oder mit Radius
- Produktberührt
- 1.4435 BN2 (316L)
- Sonderwerkstoffe
- 1.4539, 2.4602, Titan und weitere auf Anfrage
- Oberfläche
- Produktberührt elektropoliert, Ra < 0,6 µm oder Ra < 0,4 µm; weitere auf Anfrage
- Medien
- Gase und Flüssigkeiten
- Betriebsdruck
- Vom Kunden in der Behälterberechnung zu prüfen
- Rückverfolgbarkeit
- Produktberührte Teile mit Artikelnummer, Werkstoff und Chargennummer gekennzeichnet
- Zeugnisse
- EN10204 3.1 für produktberührte Teile
Bestellschlüssel
Ein Schlüssel. Beide Formen.
Bestellbeispiel: TCSK.I25.L050.G.35.C — konisch öffnender Stutzen nach DIN32676, ISO25, Länge 50 mm, gerade, 1.4435 BN2 (316L), Ra < 0,6 µm elektropoliert. Der Stutzen mit erhöhter Wandstärke endet auf V statt K (z. B. TCSV).
Artikel
- BNKK / BNKV
bio-plus® Nutklemmstutzen - BBKK / BBKV
bio-plus® Bundklemmstutzen - ANKK / ANKV DIN11864 Nutklemmstutzen
- ABKK / ABKV DIN11864 Bundklemmstutzen
- TCSK / TCSV Clamp-Stutzen DIN32676
- …K konisch öffnend, …V erhöhte Wandstärke
Abmessung und Form
- D DIN, I ISO, O OD
- Nennweite nach Rohranschlusstabelle
- L000 Länge in mm
- G gerade
- W00 Winkel in Grad
- R000 Radius in mm
Werkstoff und Oberfläche
- 35 1.4435 BN2 (316L)
- 39 1.4539
- 22 2.4602
- C Innenoberfläche Ra < 0,6 µm, elektropoliert
- E Innenoberfläche Ra < 0,4 µm, elektropoliert
Kontakt
Anfrage
Nennen Sie uns Stutzenform, Anschlussart, Rohrnorm und Nennweite, Länge, gerade oder mit Winkel oder Radius, Werkstoff und Oberfläche. Den zulässigen Betriebsdruck prüfen Sie in Ihrer Behälterberechnung; wir liefern die Masse dafür.
