ID 13–100 mm · −40 bis 150 °CPTFE, Gewebe und Draht
Stabile Konstruktion, knickstabil.
Prozessschläuche und Armaturen
Prozessschläuche, Schlauchleitungen und hygienische Schlaucharmaturen für Gase und Flüssigkeiten. Für Anlagen, in denen Reinigbarkeit, Flexibilität, Rückverfolgbarkeit und Werkstoffverträglichkeit zählen.
−70…+260°C, je nach Schlauchtyp
1,6…102mm Innendurchmesser, je nach Typ
DIN04–DIN100Grössenbereich, ebenso ISO und OD
Überblick
Der Schlauch folgt dem Medium. Die Armatur der Leitung.
Das Programm umfasst verschiedene Schlauchwerkstoffe, Verstärkungen, Druck- und Temperaturbereiche sowie Anschlussnormen. Druck und Temperatur richten sich nach dem gewählten Schlauchtyp.
- Für Gase und Flüssigkeiten
- Schläuche aus Silikon, PTFE, EPDM und TPE
- Mit und ohne Verstärkung
- Wiederverwendbare oder verpresste Armaturen
- Anschlüsse nach mehreren Hygienenormen
- Komplett konfektionierte Schlauchleitungen
- Elektrisch leitfähige Ausführungen für ATEX Zone 0
- Produktberührte Werkstoffe mit Artikelnummer, Werkstoff und LOT-Nummer gekennzeichnet
- Konformität FDA, USP-Klasse VI, USDA, BGA XV, EU.Ph.3.1.9
PTFE
PTFE-Schläuche. Chemisch beständig, bis 260 °C.
Für Anwendungen, die chemische Beständigkeit und Haltbarkeit verlangen. Mit Gewebe und Draht oder mit Edelstahlgeflecht verstärkt, wahlweise elektrisch leitfähig.

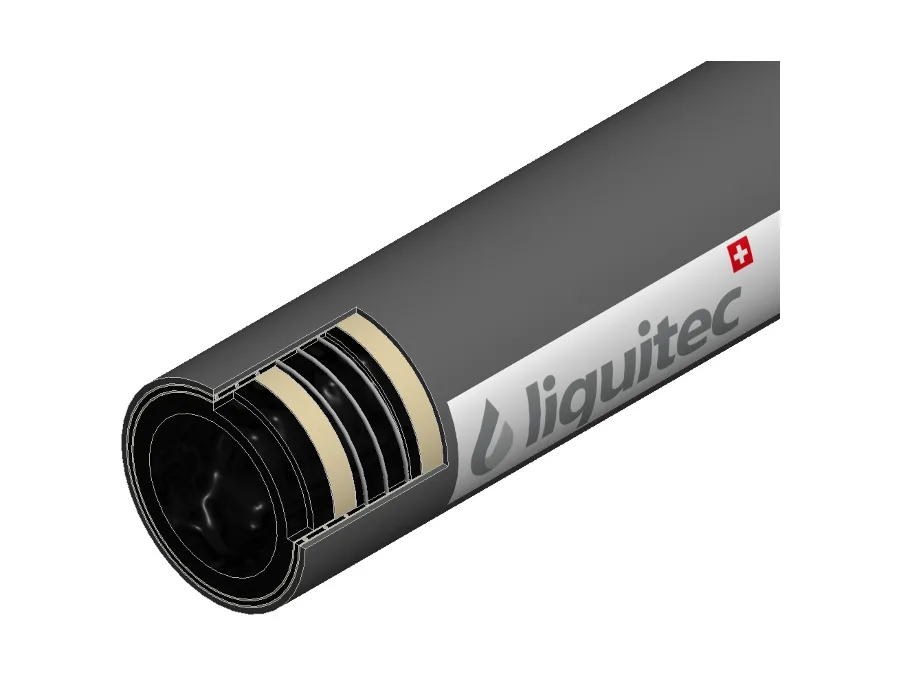

ID 13–100 mm · −40 bis 150 °CPTFE, leitfähig, Gewebe und Draht
Elektrisch leitfähig, ATEX Zone 0.

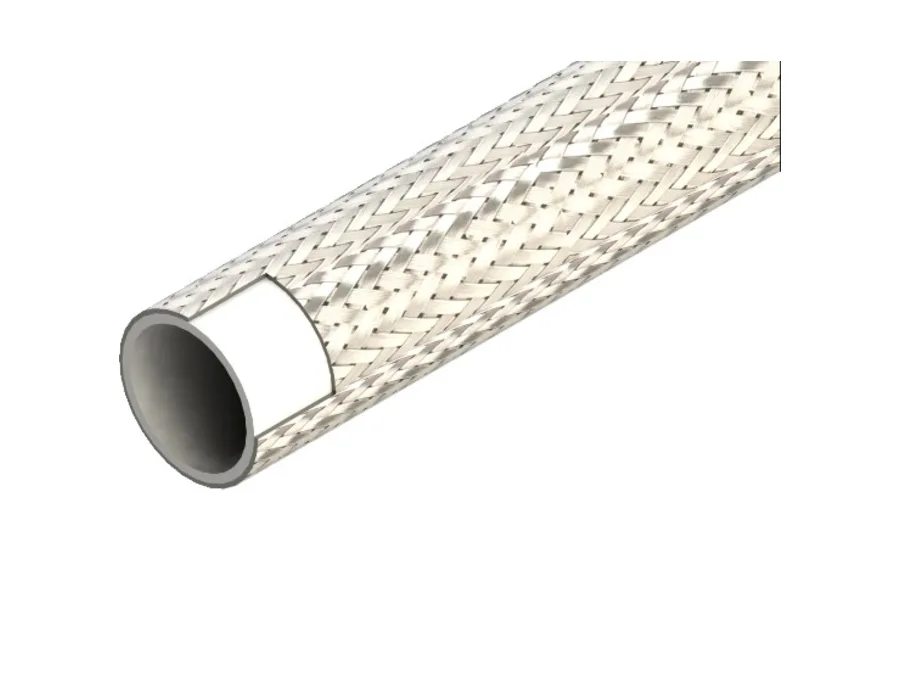

ID 6,71–26,11 mm · −70 bis 260 °CPTFE, Edelstahlgeflecht
Höchster Temperaturbereich.

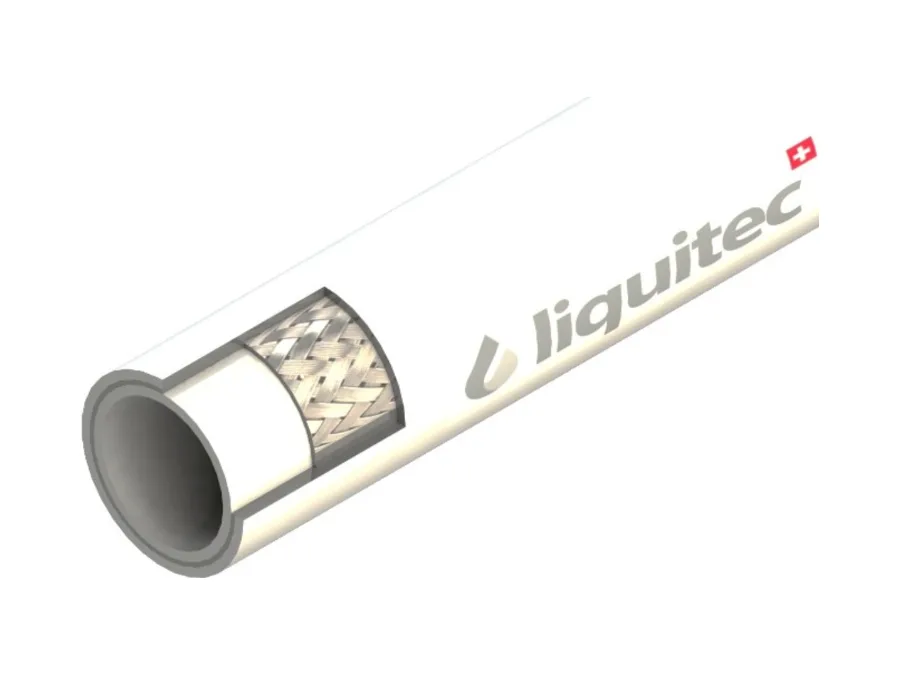

ID 6,71–26,1 mm · −70 bis 200 °CPTFE, Edelstahlgeflecht, Silikonmantel
Geschützte Aussenlage, gut reinigbar.

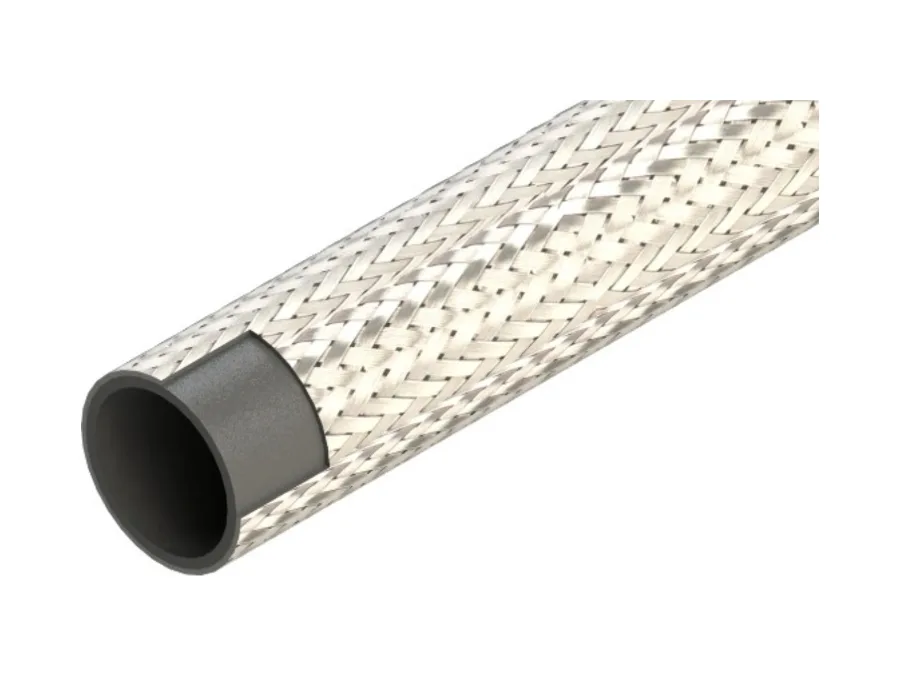

ID 6,71–26,11 mm · −70 bis 260 °CPTFE, Edelstahlgeflecht, für ATEX
ATEX Zone 0.

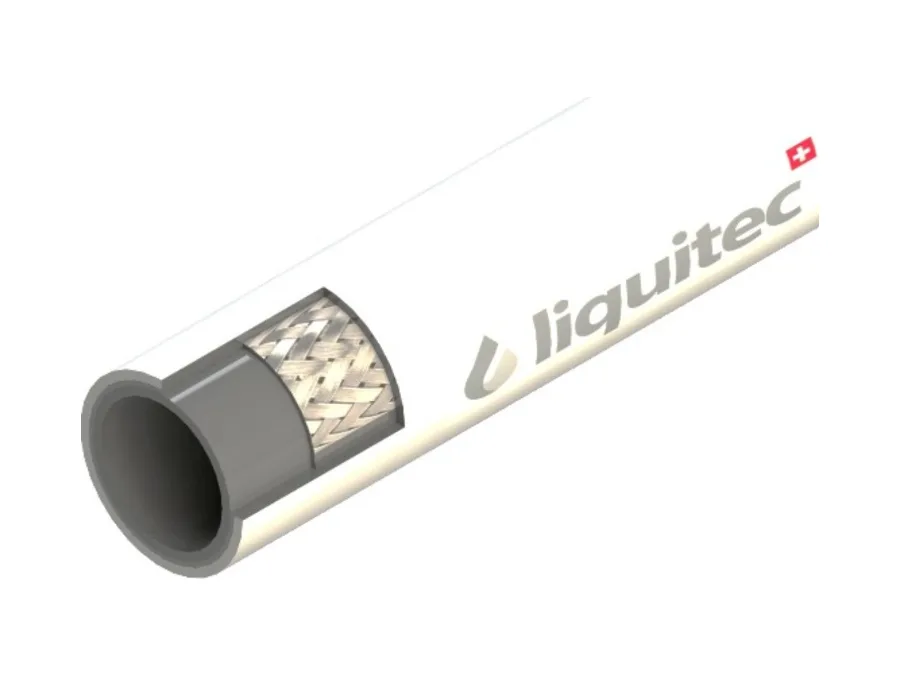

ID 10,3–19,8 mm · −70 bis 200 °CPTFE, leitfähig, Silikonmantel
Edelstahlgeflecht unter Silikonmantel. Elektrisch leitfähig, ATEX Zone 0.
Silikon
Silikonschläuche. Vom dünnen Schlauch bis 102 mm.
Mit und ohne Verstärkung für hygienische Transferleitungen. Die Verstärkung bestimmt Stabilität, Knickfestigkeit und Temperaturbereich.

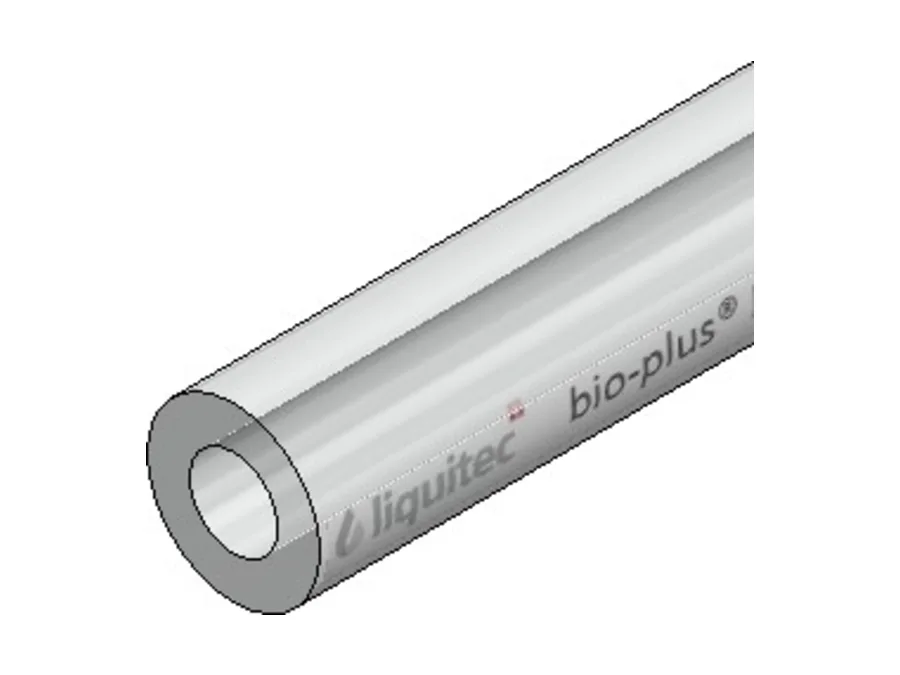

ID 1,6–19,1 mm · −60 bis 200 °CSilikon, unverstärkt
Ohne Gewebeverstärkung. Geruchs- und geschmacksneutral.

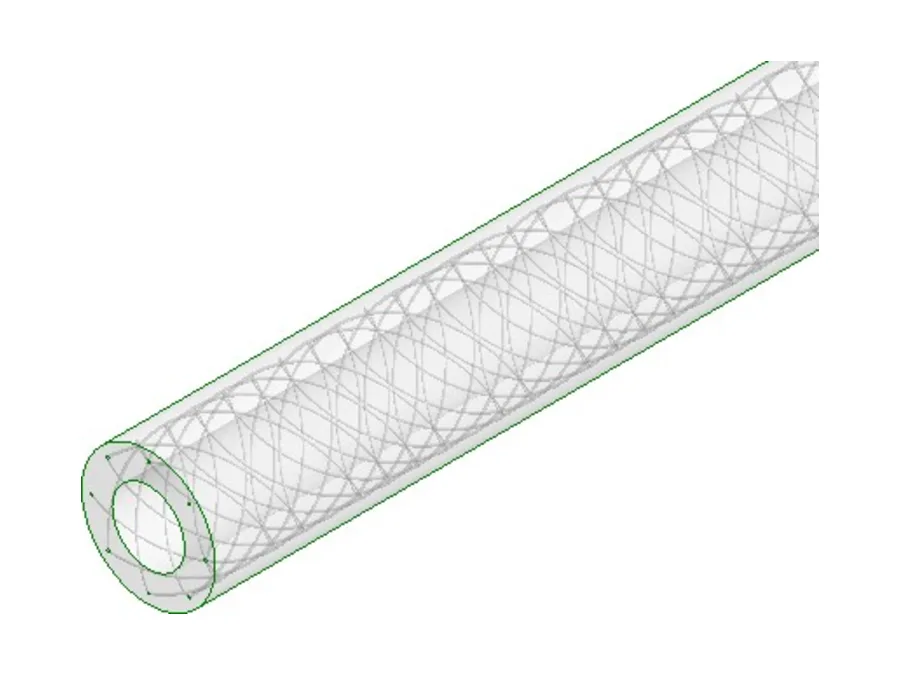

ID 2,95–25,4 mm · −60 bis 135 °CSilikon, gewebeverstärkt
Mit Gewebeverstärkung. Geruchs- und geschmacksneutral.
ID 3,18–31,75 mm · −60 bis 180 °CSilikon, gewebeverstärkt, knickstabil
Mit Gewebeverstärkung. Stabile Konstruktion, knickstabil.

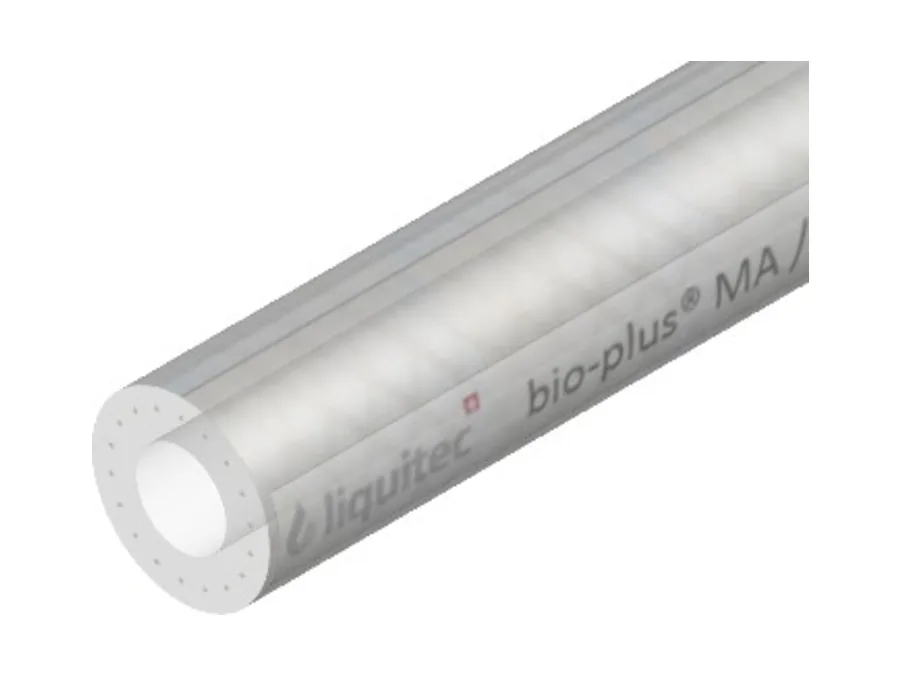

ID 5–55 mm · −40 bis 140 °CSilikon, aramidverstärkt
Aramid-Gewebeverstärkung für stabilen, flexiblen Einsatz. Nur mit Einschraubverschraubung.

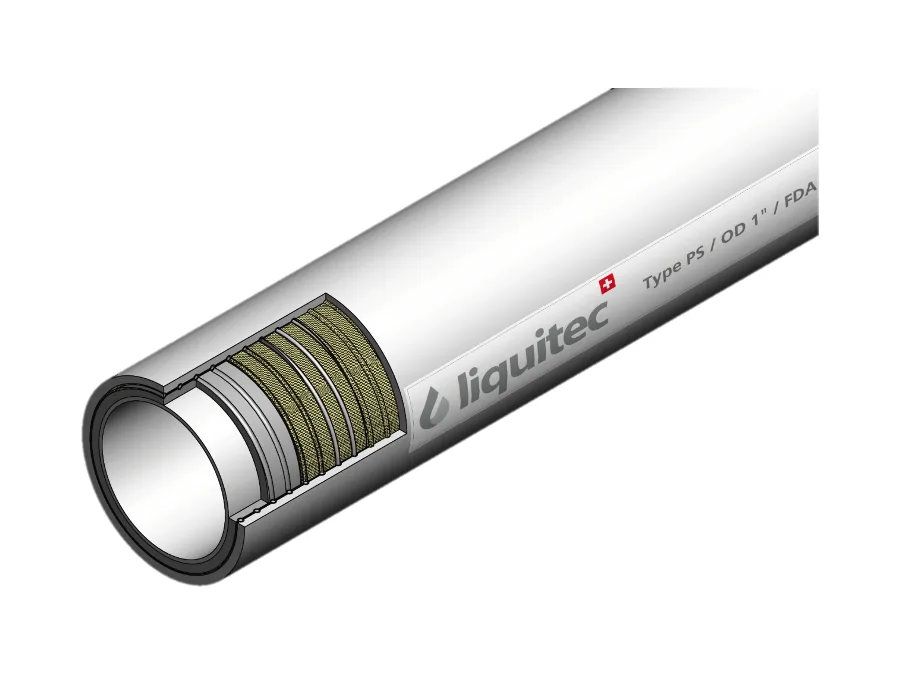

ID 13–102 mm · −60 bis 200 °CSilikon, Gewebe und Draht
Mit Gewebe und Draht verstärkt, flexibel und knickstabil. Grösster Durchmesserbereich.
EPDM
Für Reinigung und Dampf.

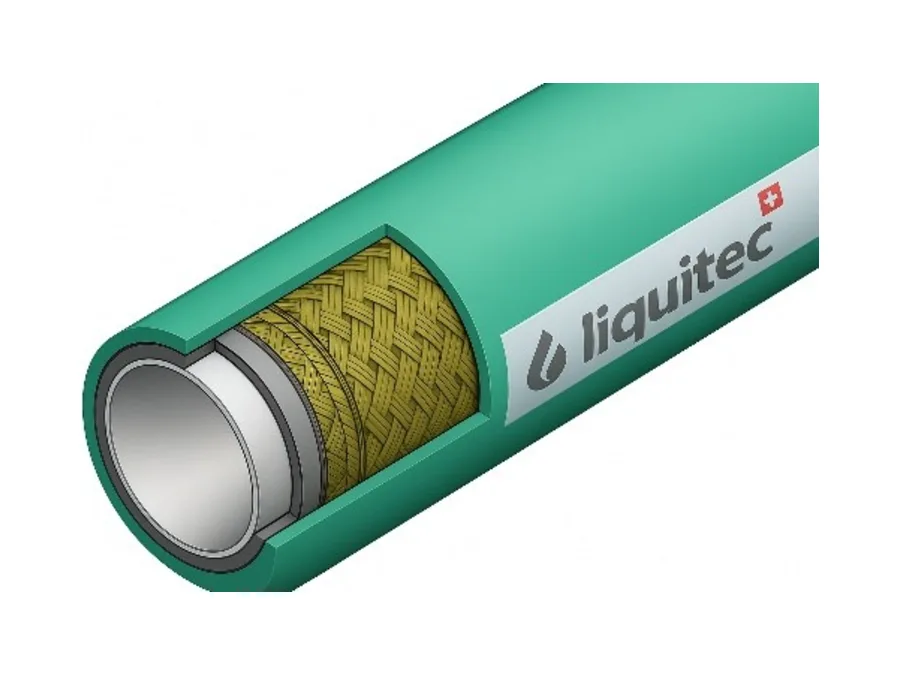

ID 10–65 mm · −40 bis 164 °CEPDM, für Reinigungsmedien
Verstärkt mit synthetischen Textilien.

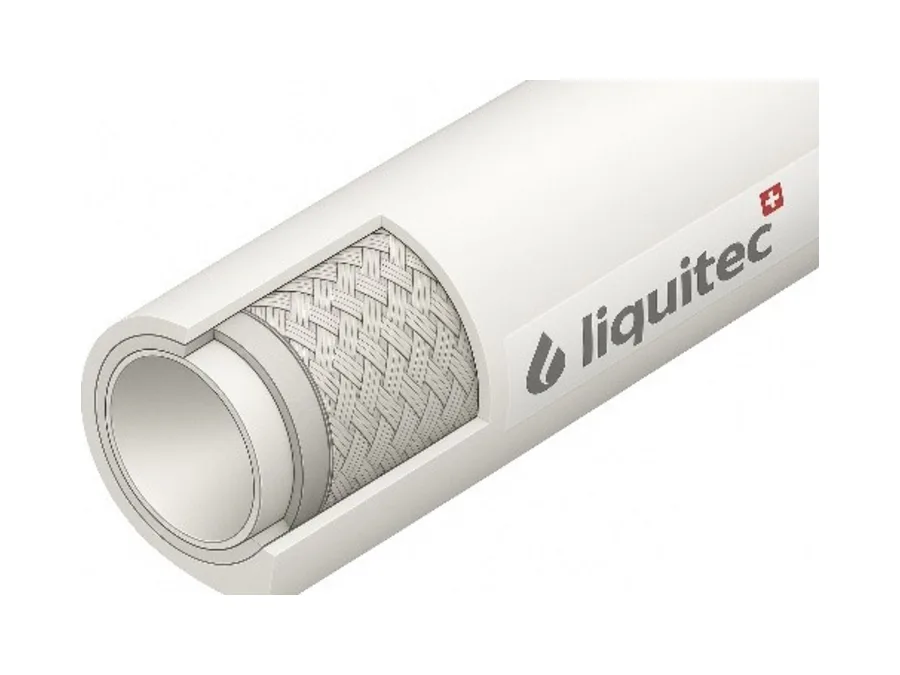

ID 13–102 mm · −60 bis 164 °CEPDM, für Dampf
Verstärkt mit Nylongewebe.
Technische Daten
Schlauch, Armatur, Anschluss. Mit Nachweis.
- Schlauchwerkstoffe
- Silikon, PTFE, PFA, EPDM, TPE
- Verstärkung
- Textil, Aramid, Draht, Edelstahlgeflecht
- Medien
- Gase und Flüssigkeiten
- Grössenbereich
- DIN04–DIN100, ISO06–ISO100, OD ¼"–OD 4"
- Anschlüsse
- Schweissende, TC, DIN11864,
bio-plus® Verbindungen - Armaturen

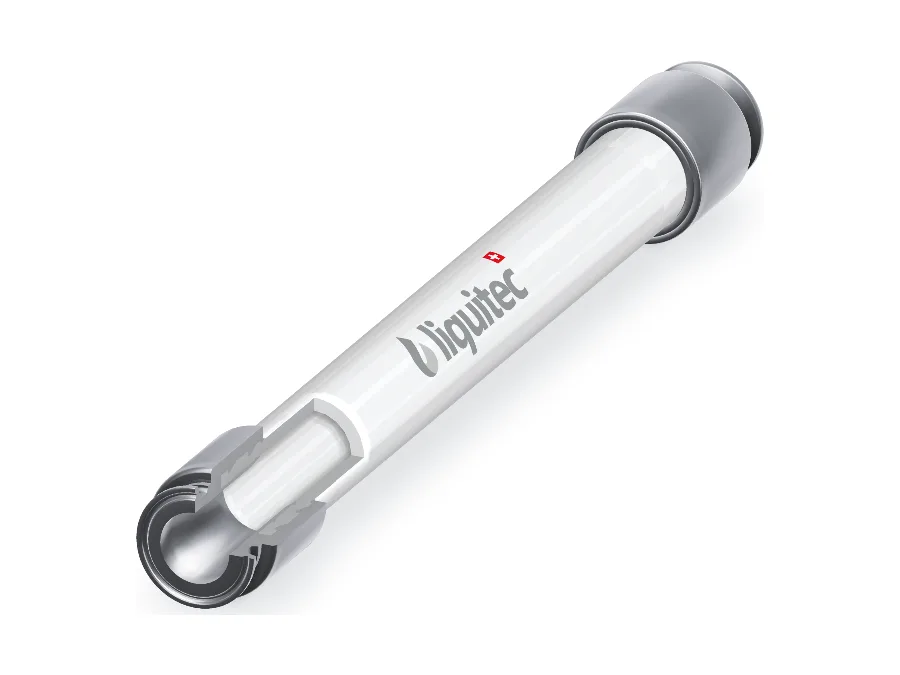

- Schlauchverschraubung, wiederverwendbar; Schlauchverpressung, nicht lösbar; je mit Schweissende DIN11866 oder TC DIN32676
- Druck und Temperatur
- Je nach Schlauchtyp
- Konformität produktberührt
- FDA-konform, USP-Klasse VI, USDA, BGA XV, EU.Ph.3.1.9
- Rückverfolgbarkeit
- Artikelnummer, Werkstoff und LOT-Nummer auf produktberührtem Werkstoff
- Dokumentation
- Abnahmeprüfzeugnis 3.1 für produktberührte Armaturen, Konformitätserklärung 2.1 für Schläuche, Dokumentation der Schlauchleitung, Druckprüfprotokoll, Kundenzeichnung mit Revisionsstand, ATEX-Dokumentation wo zutreffend
Konfektion und Service
Vom Schlauch zur Leitung. Und danach.
Schlauchleitung festlegen
- Schlauchtyp
- Innendurchmesser
- Armaturentyp
- Anschluss an beiden Enden
- Werkstoff des Schlauchnippels
- Oberfläche
- Länge
- Zubehör und Optionen
Zubehör
- Schlüssel für die Schlauchverschraubung
- Hitzeschutzschlauch
- Isolierband
- Isolierschlauch aus Silikon (VMQ)
- Aussenheizung mit Temperaturregler
- Schlauchkennzeichnung
- Schlauchhalter aus Edelstahl
- Schlauchwagen aus Edelstahl
Service
- Ein- und Ausbau
- Beurteilung der Einbausituation
- TAG-Nummerierung
- Druckprüfung nach technischer Spezifikation
- Sichtprüfung und Endoskopie
- Vorreinigung und Dekontamination
- Trocknung, Endreinigung und Verpackung
- Dokumentation und Schlauchhistorie
- Ersatz von Schlauchleitungen
Kontakt
Anfrage
Eine Schlauchleitung wird aus Schlauchtyp, Innendurchmesser, Armatur, Anschluss an beiden Enden, Werkstoff des Schlauchnippels, Oberfläche und Länge zusammengestellt. Nennen Sie uns Medium, Druck und Temperatur — wir schlagen den passenden Aufbau vor.
