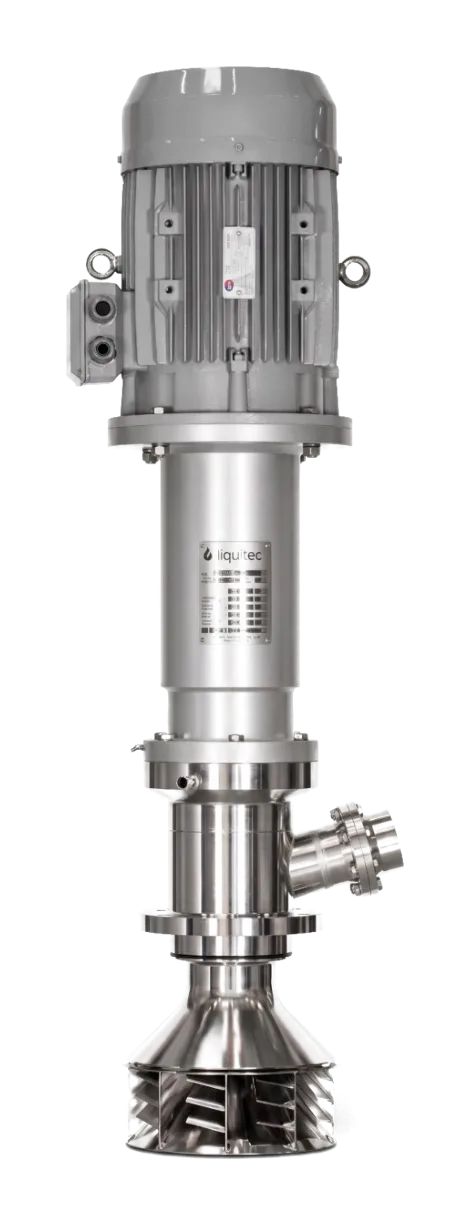

fundafom®
Schaumabscheider
Der fundafom® zerstört Schaum mechanisch dort, wo er entsteht: im Reaktor selbst. Ein rotierendes Tellerpaket zerschlägt den Schaum, das Gas geht tropfenfrei zum Abgasstutzen, die Flüssigkeit zurück in den Reaktor.
- Weitgehend ohne chemische Antischaummittel
- Höherer Sauerstoffübergang, mehr Nutzvolumen
- Zehn Baugrössen, 0,05 bis 100 m³/min
- Sterilausführung mit Drucküberlagerung
01·Funktion
Schaum zerstören, wo er entsteht.
Im Kopfraum des Reaktors dreht ein Tellerpaket mit Prallblechen. Aufsteigender Schaum wird zerschlagen und durch Fliehkraft getrennt: das Gas über die Hohlwelle zum Abgasstutzen, die Flüssigkeit zurück in den Reaktor.
- Rotierendes Tellerpaket mit radial angeordneten Prallblechen
- Schaum wird zerschlagen und durch Fliehkraft zum Zerplatzen gebracht
- Gas tropfenfrei über die Hohlwelle zum Abgasstutzen
- Flüssigkeitsanteil wird in den Reaktor zurückgeschleudert
- Chemische Antischaummittel werden weitgehend überflüssig
- Niedrigere Oberflächenspannung, höherer Sauerstoffübergang
- Nutzvolumen des Reaktors deutlich höher
- Sterilausführung mit doppelter Gleitringdichtung und Drucküberlagerung
02·Baugrössen
Zehn Baugrössen. Von 0,05 bis 100 m³/min.
Luft- und Gasdurchsatz je Baugrösse, dazu Abgasstutzen, Antriebsleistung, Gewicht und Hauptmasse.
| Grösse | Luft- und Gasdurchsatzm³/min | AbgasstutzenISO NW | AntriebsleistungkW | Gesamtgewichtkg | Turbinendurchmessermm | Einbautiefemm | Gesamthöhemm | Hauptflansch aussenmm |
|---|---|---|---|---|---|---|---|---|
| 00 | 0,05 | 10 | 0,25 | 12 | 75 | 75 | 600 | 95 |
| 0 | 0,3 | 15 | 1,1 | 25 | 120 | 130 | 700 | 120 |
| 1 | 0,6 | 25 | 2,2 | 75 | 180 | 150 | 750 | 150 |
| 2 | 1,8 | 40 | 4 | 100 | 200 | 180 | 780 | 175 |
| 3 | 5 | 80 | 7,5 | 325 | 300 | 270 | 1200 | 265 |
| 4 | 20 | 150 | 22 | 750 | 400 | 470 | 1800 | 315 |
| 5 | 30 | 200 | 37 | 950 | 500 | 580 | 2000 | 480 |
| 6 | 50 | 250 | 45 | 1500 | 600 | 770 | 2600 | 520 |
| 7 | 70 | 300 | 55 | 2250 | 700 | 800 | 2810 | 915 |
| 8 | 100 | 350 | 90 | 2800 | 800 | 800 | 2900 | 1065 |
