Kupplung oben, Lager innenTMAi
Kupplung und Keramiklager am Deckel, die Welle hängt frei in den Behälter.
TMAw Behältermagnetrührwerk
Von oben eingebaut, unten gelagert: Das TMAw überträgt das Drehmoment hermetisch über eine Magnetkupplung am unteren Ende eines stehenden Rohrs. Die Lagerung ist dieselbe wie beim BMA und wird vom Medium geschmiert.
0dynamische Dichtungen zum Produktraum
ZrO₂ / SSiCLagerpaarung, dieselbe wie beim BMA
Überblick
Von oben eingebaut. Unten gelagert.
Das TMAw sitzt auf dem Deckel des Behälters. Ein stehendes Rohr reicht bis nahe an den Behälterboden; an seinem Ende sitzt die Magnetkupplung mit dem Rührorgan. Im Produktraum dreht nur der Rotor — die lange Antriebswelle läuft geschützt im Rohr.
- Einbau von oben, über den Deckelflansch
- Hermetische Magnetkupplung am unteren Rohrende
- Stehendes Rohr, innen die Antriebswelle mit dem Treibermagneten
- Im Produktraum dreht nur der Rotor mit dem Rührorgan
- Lagerung wie beim BMA, vom Medium geschmiert
- Lager aus Zirkonoxid und Siliziumkarbid
- Antrieb mit Motor und Getriebe in RAL 7035
Aufbau
Die Kupplung im Medium. Der Antrieb im Rohr.

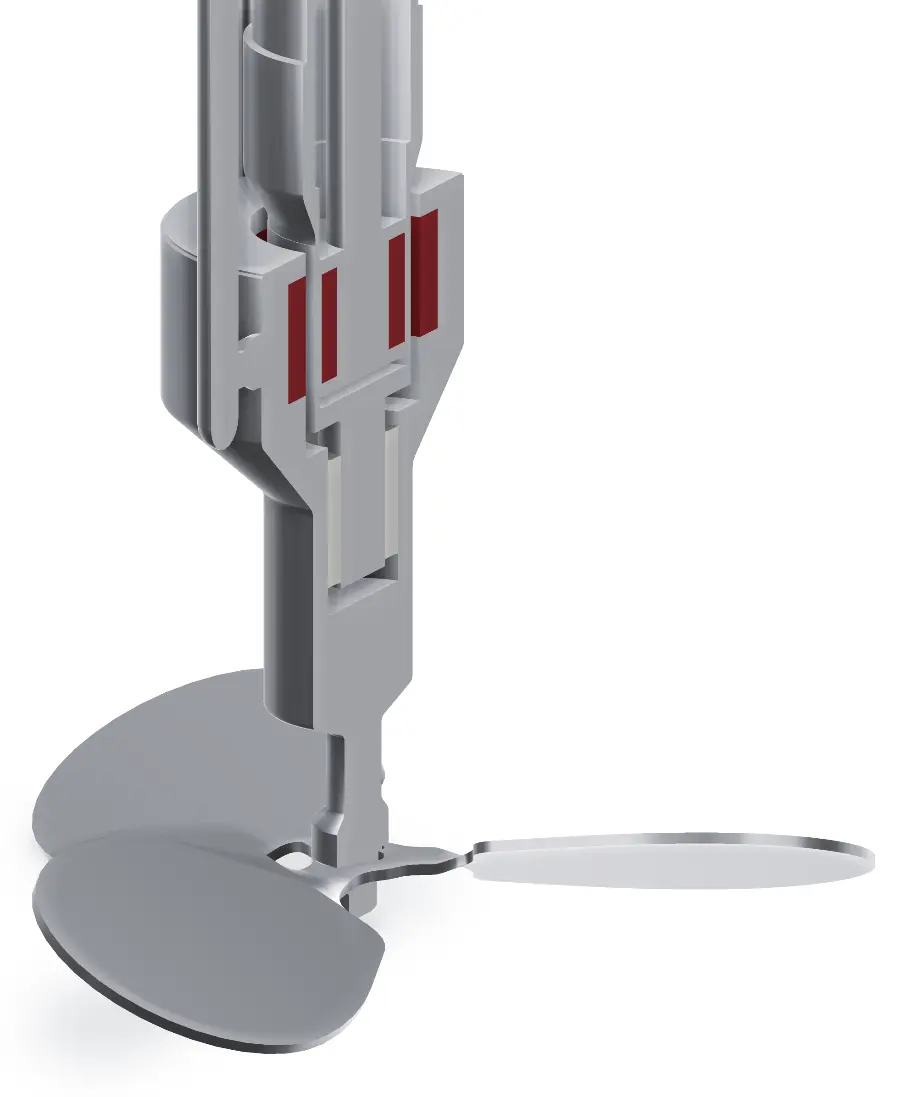

Die Prinzipdarstellung zeigt das untere Ende vereinfacht: Innen im stehenden Rohr dreht der Treibermagnet auf der Antriebswelle, aussen auf dem Rohr läuft der Rotor mit den Abtriebsmagneten. Das Rohr trennt beide vollständig — eine Wellendurchführung zum Produktraum gibt es nicht.
- Treibermagnet innen, Abtriebsmagnete aussen, getrennt durch das Rohr
- Rotor auf derselben Lagerung wie beim BMA
- Das Medium schmiert und kühlt die Lager
- Rührorgan direkt am Rotor
Einordnung
Drei Bauarten von oben. Eine Kupplung.
Alle Behältermagnetrührwerke übertragen das Drehmoment hermetisch über eine Magnetkupplung. Sie unterscheiden sich darin, wo Kupplung und Lagerung sitzen.
Kupplung oben, Lager aussenTMAe
Die Lagerung liegt ausserhalb des Produktraums, mit aussenliegendem CIP-/SIP-Anschluss.
Kupplung unten, Lager im MediumTMAw
Kupplung und Lagerung am unteren Ende des stehenden Rohrs, mediumgeschmiert wie beim BMA.
Kontakt
Anfrage
Nennen Sie uns Behältervolumen, Einbausituation am Deckel, Medium, Viskosität und Prozess. Wir legen Antrieb, Rohrlänge und Rührorgan aus und schlagen die passende Ausführung vor.
